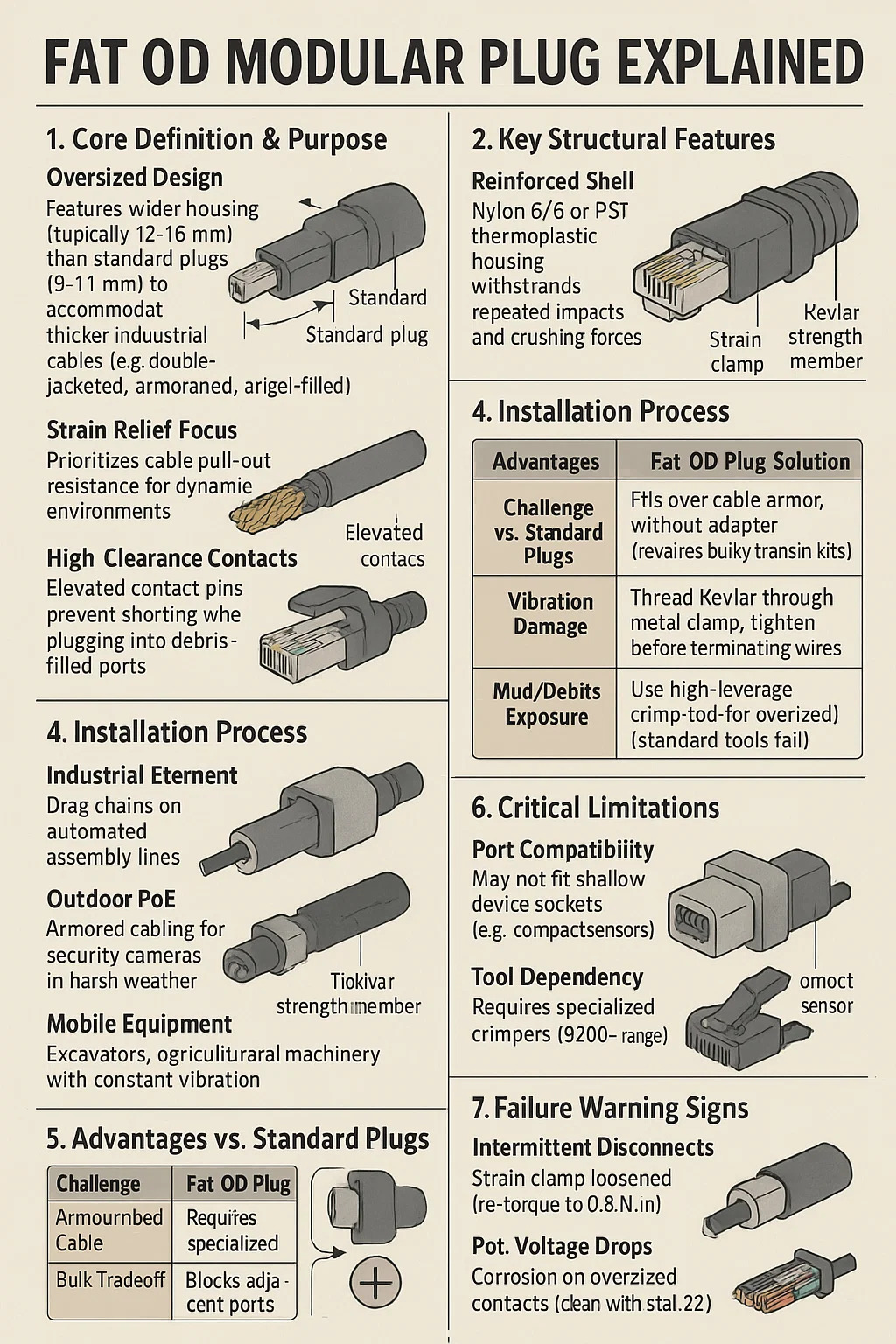

Spina modulare Fat OD Spiegato
1. Definizione e scopo fondamentali
Design sovradimensionato: presenta un alloggiamento più ampio (tipicamente 12–16 mm di diametro) rispetto ai connettori standard (9–11 mm) per accogliere cavi industriali più spessi (ad esempio, a doppia guaina, armati o riempiti di gel).
Focus sullo scarico della trazione: dà priorità alla resistenza all'estrazione del cavo per ambienti dinamici (robotica, trasportatori, macchinari pesanti).
2. Principali caratteristiche strutturali
Scocca rinforzata:
L'alloggiamento termoplastico in nylon 6/6 o PBT resiste a impatti ripetuti e forze di schiacciamento.
Morsetto di deformazione a doppio punto:
I denti in metallo afferrano il rivestimento del cavo e l'elemento di resistenza in Kevlar separatamente.
Contatti ad alta distanza:
I pin di contatto rialzati impediscono cortocircuiti durante il collegamento a porte piene di detriti.
3. Applicazioni tipiche
Ethernet industriale:
Catene portacavi su linee di montaggio automatizzate.
PoE per esterni:
Cablaggio armato per telecamere di sicurezza in condizioni climatiche avverse.
Attrezzatura mobile:
Escavatori, macchine agricole a vibrazione costante.
4. Processo di installazione
Preparazione dei cavi:
Rimuovere la guaina esterna per esporre una lunghezza di 40–50 mm (rivela i conduttori degli elementi di rinforzo).
Blocco membro di forza:
Infilare il Kevlar attraverso il morsetto metallico; serrare prima di terminare i cavi.
Terminazione:
Utilizzare uno strumento di crimpatura ad alta leva per contatti sovradimensionati (gli strumenti standard falliscono).
5. Vantaggi rispetto alle spine standard
| Sfida | Soluzione per tappo Fat OD | Rischio di spina standard |
|---|---|---|
| Passaggio cavi armati | Si adatta all'armatura del cavo senza adattatore | Richiede kit di transizione ingombranti |
| Danni da vibrazioni | Il doppio serraggio previene l'affaticamento del conduttore | I fili si spezzano nei punti di contatto |
| Esposizione a fango/detriti | I contatti elevati evitano cortocircuiti verso terra | I detriti colmano i contatti |
6. Limitazioni critiche
Compatibilità delle porte:
Potrebbe non essere adatto a prese per dispositivi poco profonde (ad esempio sensori compatti).
Dipendenza dallo strumento:
Richiede crimpatrici specializzate (gamma $ 200).
Compromesso in blocco:
Occupa 2–3 volte più spazio rispetto a RJ45; blocca i porti adiacenti.
7. Segnali di avvertimento di guasto
Disconnessioni intermittenti: morsetto di tensione allentato (serrare nuovamente a 0,8 N·m).
Cadute di tensione PoE: Corrosione su contatti sovradimensionati (pulire con stabilizzante 22).
Slittamento della guaina del cavo: Kevlar non fissato nei denti metallici.
