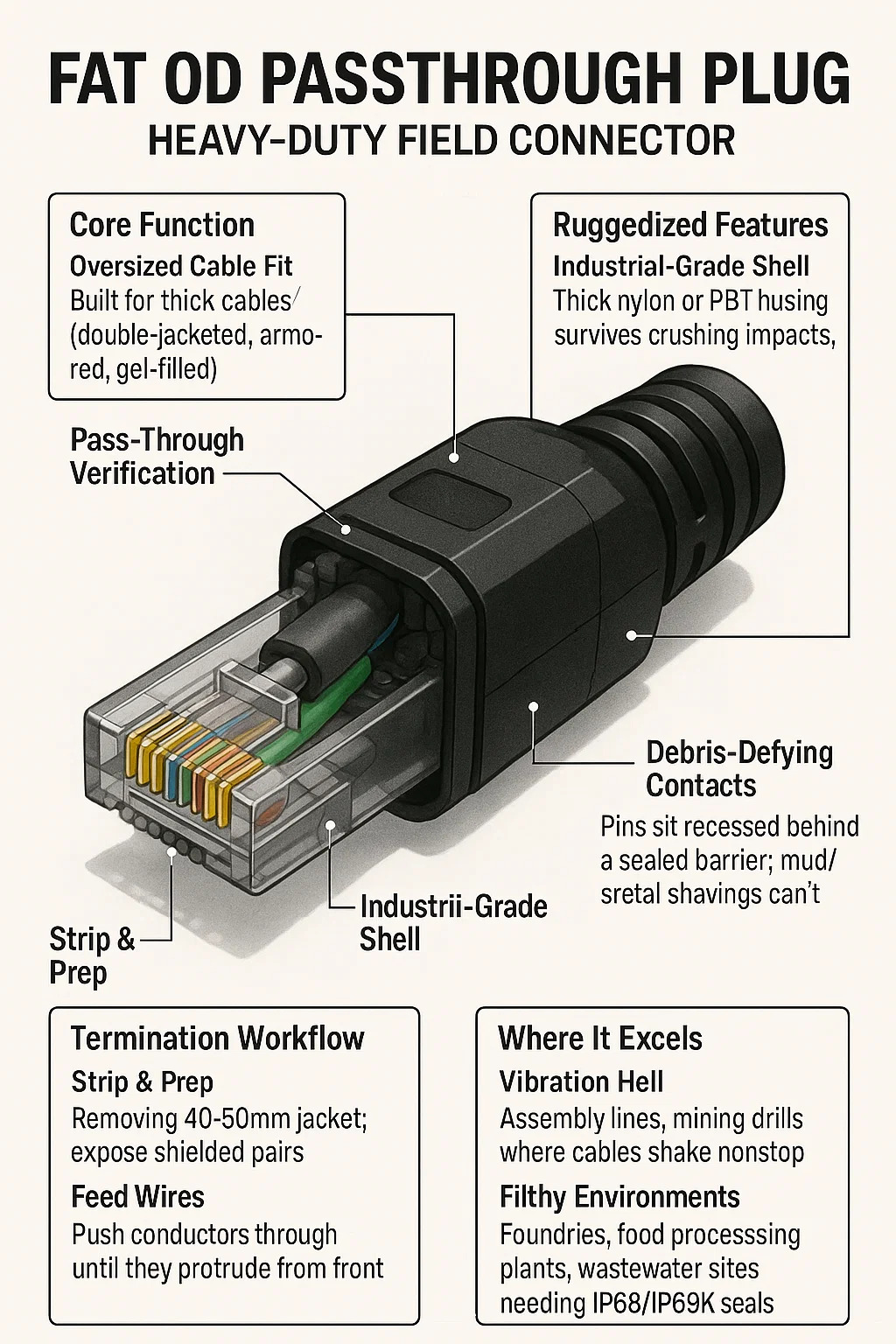

Tappo passante Fat OD : Connettore da campo per carichi pesanti

1. Funzione principale

Adattamento cavo sovradimensionato: realizzato per cavi spessi (con doppio rivestimento, armati, riempiti di gel) che non si adattano alle spine standard.
Verifica pass-through: i fili passano completamente attraverso il corpo della spina, visibile nella parte anteriore, in modo da poterli ordinare facilmente prima della crimpatura.

2. Caratteristiche robuste

Involucro di livello industriale: l'alloggiamento in nylon spesso o PBT sopravvive a urti schiaccianti, oli e esposizione ai raggi UV.
Impugnatura a doppio punto: morsetti metallici separati mordono la guaina del cavo e il filato interno in Kevlar: nessuna estrazione sotto vibrazione.
Contatti anti-detriti: i perni sono incassati dietro una barriera sigillata; i trucioli di fango/metallo non possono metterli in cortocircuito.

3. Flusso di lavoro di risoluzione

Spellatura e preparazione: rimuovere il rivestimento esterno da 40-50 mm; esporre coppie schermate/Kevlar.
Cavi di alimentazione: spingere i conduttori attraverso la spina finché non sporgono dalla parte anteriore.
Sequenza di convalida: confermare visivamente l'ordine del T568A/B attraverso il cappuccio trasparente.
Crimpatura e taglio: Azione utensile singolo:
Comprime i contatti sui fili
Blocca i morsetti di tensione
Taglia a filo i fili in eccesso (lama incorporata).

4. Dove eccelle

L'inferno delle vibrazioni: catene di montaggio, trivellazioni minerarie, ingranaggi ferroviari, dove i cavi tremano senza sosta.
Ambienti sporchi: fonderie, impianti di lavorazione alimentare, siti di acque reflue che necessitano di guarnizioni IP68/IP69K.
Terminazioni antipanico cieche: lavori in tunnel con scarsa illuminazione o armadi di controllo stretti: vedere i cavi invece di indovinare.

5. Trappole di fallimento

Ignorare la schermatura: la treccia tocca i pin del segnale durante il passaggio = caos EMI.
Trascuratezza del Kevlar: dimenticarsi di serrare prima l'elemento di rinforzo → il cavo si strappa più tardi.
Fili sbavati: le frese smussate lasciano punte di rame; perfora l'isolamento, mette in cortocircuito PoE.

6. Compromessi e limiti

Guerre di profondità delle porte: la lunghezza extra della spina da 3 mm blocca le prese poco profonde (provare prima l'adattamento).
Nessuna ripetizione: Crimpatura = permanente; ordine dei fili sbagliato? Taglia e mangia il costo.
Mal di testa da strumenti: le crimpatrici standard soffocano: richiedono robusti strumenti a cricchetto.
Prezzo shock: costa 8 connettori RJ45 standard; giustificare riducendo le rilavorazioni.

7. Contro. Tappi standard
