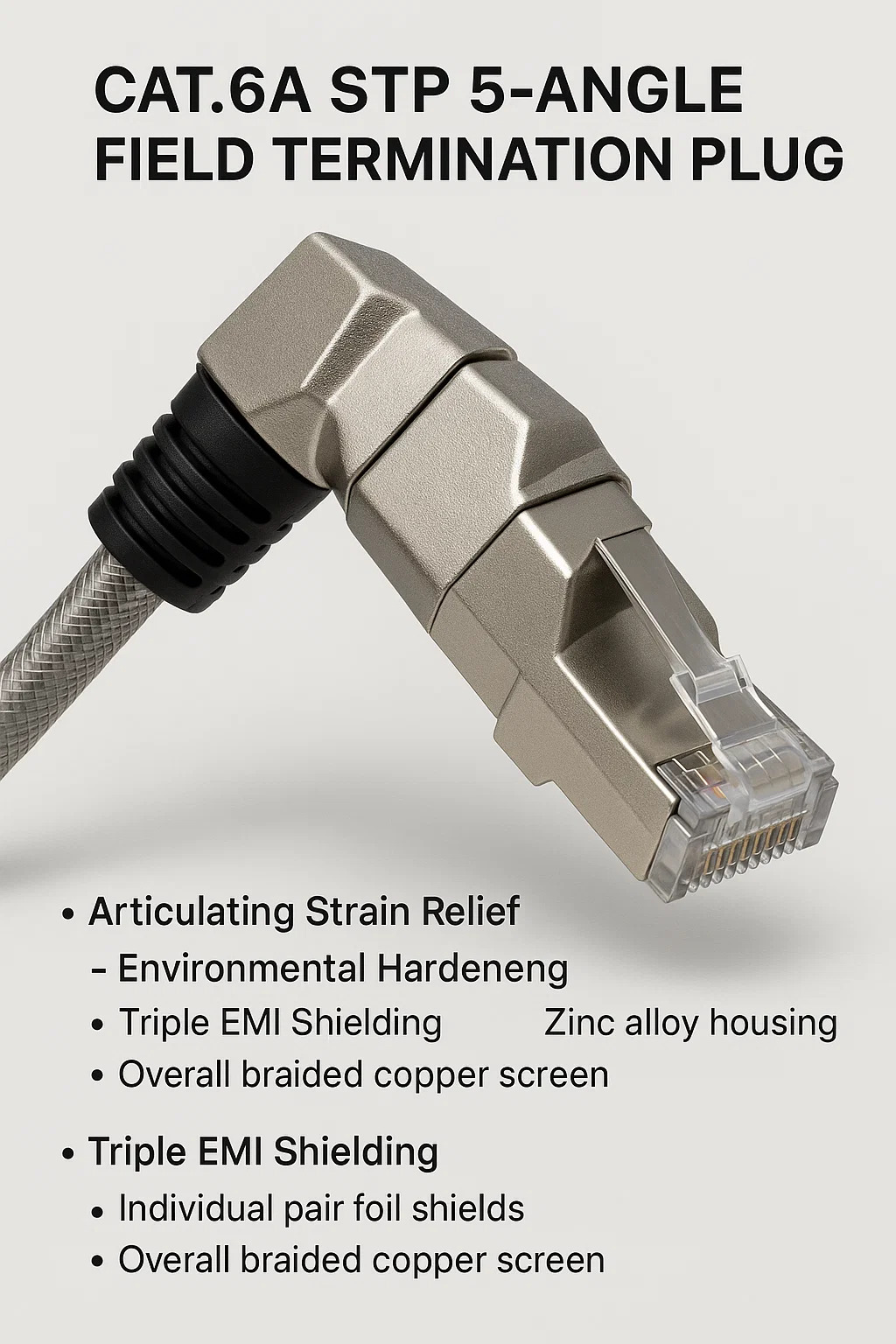

Spina di terminazione di campo Cat.6A STP a 5 angoli

1. Scopo principale della progettazione
Ottimizzazione dello spazio: presenta un corpo angolato a 45° con regolazione in 5 posizioni (±30° verticale, ±15° orizzontale) per instradare i cavi in ​​spazi ristretti (ad esempio rack di server, armadi di controllo).
Tripla schermatura EMI: Combina:
Schermi in lamina a coppia individuale
Schermo complessivo in rame intrecciato
Custodia in lega di zinco Blocca le interferenze provenienti da motori/VFD in ambienti industriali.

2. Innovazioni strutturali
Serracavo articolato:
Il collare girevole assorbe le vibrazioni/lo stress da flessione (ad es. bracci robotici, AGV).
Rafforzamento ambientale:
Le guarnizioni di classe IP68 (guarnizioni in silicone con bloccaggio filettato) resistono all'ingresso di acqua/polvere.
Contatti ad alto carico:
I pin placcati in oro da 50 µ resistono a 100.000 cicli di accoppiamento e PoE da 90 W senza archi.

3. Flusso di lavoro di risoluzione
Preparazione dello scudo:
Piegare la treccia complessiva sulla guaina del cavo; morsetto sotto la ghiera metallica.
Tagliare la coppia di fogli per esporre 3 mm; terminare alle linguette di messa a terra.
Gestione del filo:
Mantenere < 8 mm di distorsione; inserire negli slot IDC con chiave (standard T568B).
Blocco dell'angolo:
Imposta l'orientamento; collare di torsione a 0,6 N·m per la compressione della tenuta.

4. Applicazioni chiave
Robotica: gestione dei cavi nei bracci articolati (compatibilità ISO 9409).
Macchinari mobili: installazioni soggette a forti vibrazioni (treni, caricatori per carrelli elevatori).
Ambienti difficili: lavorazione alimentare (resistente al lavaggio), impianti chimici.

5. Vantaggi rispetto ai tappi dritti

6. Regole di installazione critica
Collegamento della schermatura: verificare una resistenza ≤0,1Ω tra il guscio della spina e la schermatura del cavo.
Raggio di curvatura: mantenere un diametro del cavo ≥4× dopo la regolazione dell'angolo.
Requisito utensile: utilizzare uno strumento di punzonatura a basso profilo per l'accesso angolato.

7. Indicatori di guasto
Ripristini PoE: contatto pin scadente o guasto della messa a terra dello schermo.
Cadute di velocità: coppie non intrecciate >10 mm o perdite EMI.
Surriscaldamento: pin sovraccarichi (superiore a 90 W PoE).

8. Limitazioni
Compatibilità cavo: richiede Cat.6A STP (S/FTP o F/UTP).
Profondità della porta: potrebbe non adattarsi a prese poco profonde (verificare le specifiche del dispositivo).
Costo: 2–3 volte premium rispetto alle prese standard.
