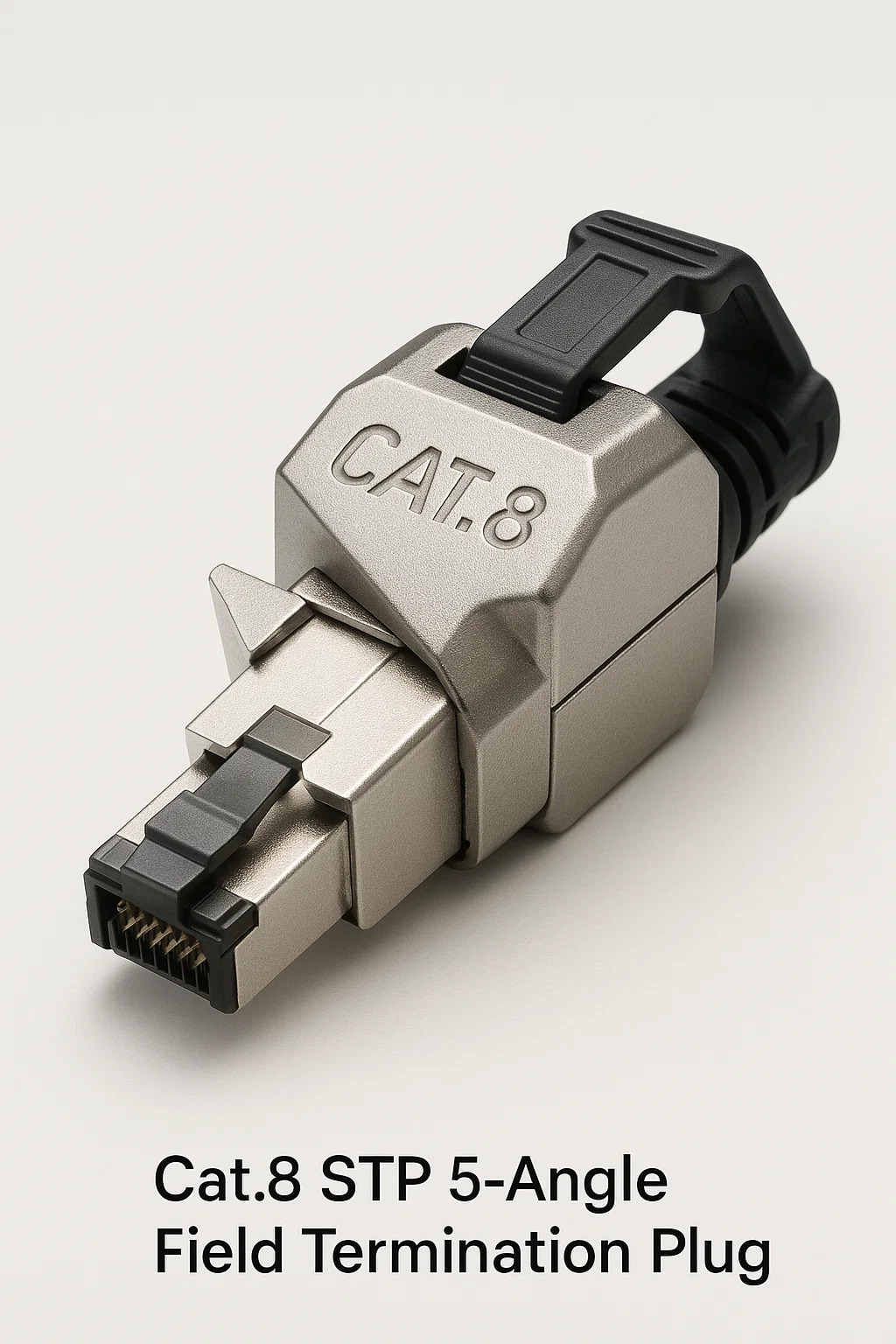

CAT.8 STP SPAGGIO DI TERMINAZIONE DEL CAMPO

1. Scopo del design principale
Ottimizzazione dello spazio: rotte del corpo a spina angolato a 45 ° Cavi lateralmente, evitando l'ostruzione nelle installazioni anguste (ad esempio, porte posteriori del server rack).
Proiezione ad alta densità: combina schermatura STP a doppio strato (treccia complessiva di fogli di coppia individuale) con contatti a terra angolati per mantenere la difesa EMI.

2. Caratteristiche strutturali
Inserto angolato di precisione
L'inserto metallizzato ruota percorsi di segnale 45 ° internamente, preservando l'impedenza senza curve affilate.
Sollievo a deformazione rinforzato
Il morsetto di pivot protegge il cavo consentendo ± 30 ° Regolazione direzionale dopo l'installazione.
Shell industriale
L'alloggiamento in lega di zinco con sigillo IP67 (opzionale) resiste a impatto, polvere e umidità.

3. Processo di terminazione
Preparazione dello scudo
Sbucciare la treccia complessiva, le lamine della coppia di rivestimenti per esporre 3 mm per il contatto con gli anelli di messa a terra di Plug.
Gestione del conduttore
Inserire i cavi in ​​slot IDC a chiave con <0,3 mm Urtwist - Il disallineamento fallisce la messa a punto di 40 Gbps.
Sequenza di messa a terra
SCHEDI CARTI SICURI A Terminali interni.
Piegare la treccia complessiva al collare a terra.
Cappo di scudo snap-shut per copertura a 360 °.

4. Scenari di distribuzione
Dati center: interruttori top-of-rack con porte impilate verticalmente.
Robotica: bracci articolati che richiedono flessibilità via cavo.
Military/Aerospace: recinti pesanti con vibrazioni con vincoli di spazio.

5. Vantaggi critici
Contro tappi dritti • Risparmia lo spazio laterale del 60% • Riduce la coppia del cavo alle porte
Contro gli adattatori • Elimina punti di connessione extra • Preserva l'integrità del segnale per 2000 MHz

6. Avvertenze di installazione
Piegare il controllo del raggio
Mantenere il diametro del cavo ≥8x prima/dopo la spina; curve acute inducono la perdita di ritorno.
Verifica di messa a terra
Test Shield Continuity (0,1Ω max) - disegni angolati divario di rischio.
Restrizioni degli strumenti
Richiede lo strumento di punzonatura a basso profilo per l'autorizzazione ad accesso laterale.

7. Limitazioni
Nessuna riparazione del campo: i contatti danneggiati richiedono la sostituzione completa della spina.
Compatibilità della porta: fallisce nelle prese profonde (ad esempio, switch legacy).
Costo: 3 × premium su tappi cat.8 standard.

8. Note del produttore
Marchi specializzati: Siemon (360 ° max), connettività TE (industriale IQ45), panduit (coppia contorta angolata).
Evita i cloni generici: i knockoff mancano di interni abbinati all'impedenza.
