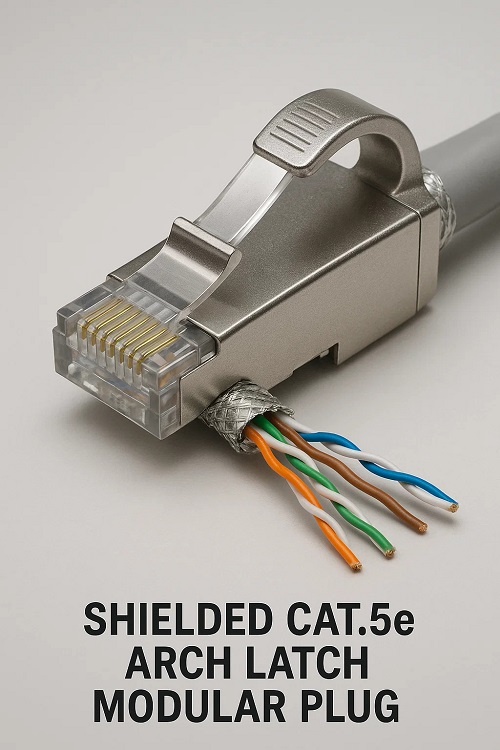

Spina modulare schermata con chiusura ad arco Cat.5e

1. Scopo principale della progettazione

Sicurezza fisica della difesa EMI: combina la schermatura metallizzata con una chiusura ad arco per ambienti con interferenze e vibrazioni (ad esempio, stabilimenti, laboratori medici).
Messa a terra critica: la schermatura deve essere collegata al guscio della spina per deviare il rumore EMI/RFI.

2. Principali caratteristiche strutturali

Custodia schermata:

Il guscio in lega di zinco o la plastica metallizzata convogliano l'interferenza a terra.

Chiusura ad arco rinforzata:

La linguetta ispessita e a costine resiste agli strappi e agli impatti ripetuti.

Messa a terra integrata:

I denti metallici perforano la lamina/treccia di schermatura del cavo durante la crimpatura.

3. Flusso di lavoro di risoluzione

Preparazione dello scudo:

Striscia di rivestimento per esporre lo schermo da 15 mm; piegare la treccia/lamina sopra la giacca.

Legame di terra:

Posizionare lo schermo sotto i dentini metallici del morsetto della spina.

Inserimento del filo:

Allineare i cavi secondo T568B; spingere finché non si è seduti.

Crimpare e bloccare:

Azione di crimpatura singola:

Comprime i contatti
Protezione dai morsi all'alloggiamento
Distribuisce il fermo ad arco.

4. Applicazioni target

Dispositivi Medici:

Blocca le interferenze elettromagnetiche provenienti dalle macchine per risonanza magnetica/ultrasuoni vicine alle reti.

Officine meccaniche CNC:

Resiste al rumore del motore e ai calci fisici degli operatori.

Sistemi AV teatrali:

Sopravvive ai rimorchiatori di cavi durante gli eventi dal vivo.

5. Modalità di errore e soluzioni

6. Vantaggi critici rispetto a quelli non schermati

7. Limitazioni

Dipendenza da terra: richiede porte/dispositivi con messa a terra.
Riutilizzabilità: il fermo si indebolisce dopo 10 rimozioni.
Attrezzo Attenzione: le crimpatrici standard potrebbero perdere la presa dello scudo.
