1. Strumenti e materiali richiesti
Tappo di terminazione del campo (RJ45, M12 o altro tipo).
Stripper per cavi (per una rimozione precisa della giacca).
Strumento punch-down (per terminazione IDC).
Tester per cavi (per verificare la continuità e le prestazioni).
Forbici o taglieri (per il taglio dei fili).

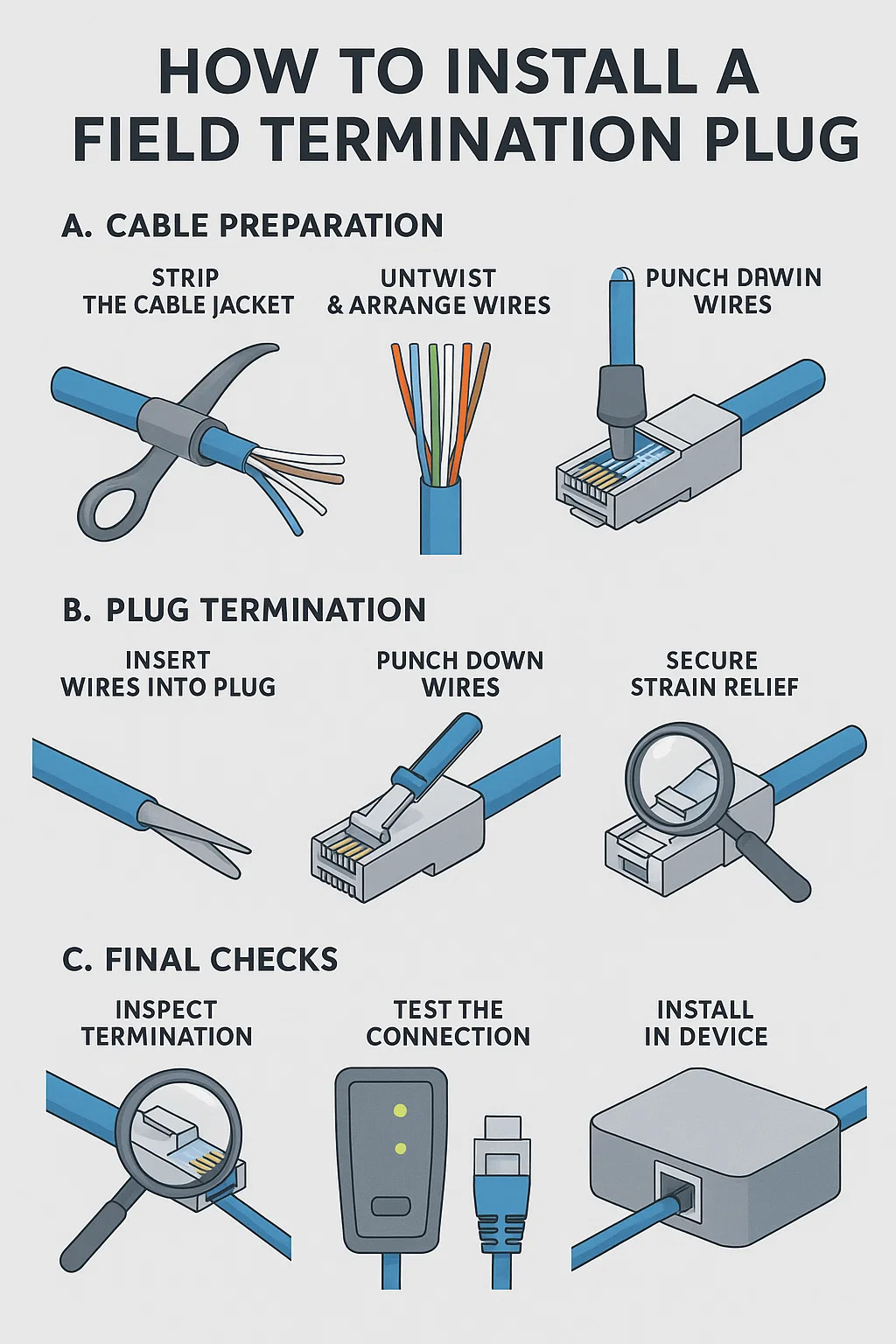

2. Installazione passo-passo
A. Preparazione del cavo
-Stringi la giacca del cavo
Usa uno stripper per rimuovere 1-1,5 pollici della giacca esterna.
Evita di nick di conduttori interni.
--Untwist e organizza i fili
Seguire il codice colore del plug (T568A o T568B).
Mantieni i colpi di scena intatti fino al punto di terminazione.
-TRIM FILI A LUNGHE
Tagliare uniformemente i fili, lasciando esposti 0,25-0,5 pollici.
B. Risoluzione del tappo
-INSERT FILI IN Plug
Allinea i conduttori con gli slot IDC della spina.
Assicurarsi di non cavi incrociati o sciolti.
-Punch Down Wires
Utilizzare uno strumento punch-down per ospitare i fili saldamente.
Applicare una pressione uniforme per evitare connessioni parziali.
-Sollievo alla tensione di sicurezza
Assicurare la giacca del cavo all'interno della spina per prevenire il ritiro.
C. Controlli finali
-Terminatura di ispezione
Verificare nessun filo a filo randago o contatti disallineati.
-Test della connessione
Utilizzare un certificatore cavo (per reti ad alta velocità) o tester di continuità.
-Installare nel dispositivo
Collegare il dispositivo target (fotocamera IP, AP, ecc.) E confermare la funzionalità.
3. Errori comuni da evitare
Fili in eccesso → Contatto scarso.
Ordine di filo errato → guasto del segnale.
Salta per la deformazione → Danni del cavo nel tempo.
Non test dopo l'installazione → guasti nascosti.
4. Quando reterminare
Se il test non riesce (aperto/corto circuiti).
Se la spina sembra sciolta o instabile.
Se la corrosione o il danno sono visibili.
Fare un passo | Azione | Dettagli critici | Strumento/controllo |
1. Cavo a strisce | Rimuovere 1–1,5 pollici di giacca esterna senza danneggiare i conduttori interni. | Evitare di tagliare l'isolamento del filo; preservare i colpi di scena vicino alla giacca. | Ispezione visiva del cavo Stripper. |
2. Disporre i fili | Distrarre e allineare i fili a T568A/B. schema. | Mantenere colpi di scena per gli slot IDC; Nessuna coppia incrociata. | Segui la guida a colori di Plug (stampata o stampata). |
3. Fili di rivestimento | Tagliare i fili a 0,25-0,5 pollici esposto. | Garantire la lunghezza uniforme; Nessuna estremità sfilacciata. | Taglie a filo (le forbici rischiano tagli irregolari). |
4. Inserisci nella spina | I fili dei sedili nelle spine Slot IDC fino a quando non si è completamente seduto. | I fili devono raggiungere i fondi del terminale; Nessun lacuna o disallineamento. | Ingrandimento in vetro (verificare i posti a sedere sotto scarsa illuminazione). |
5. Punta verso il basso | Terminare i fili con strumento punch-down ad angolo di 45 °. | Pressa a singola azienda per filo; Evita pugni parziali o eccessiva compressione. | Strumento di pugno di impatto (non impatto può richiedere più colpi). |
6. Sollievo di tensione sicura | Giacca per cavo morsetto all'interno del corpo a spina. | La giacca deve essere afferrata saldamente; Nessun filo esposto esterno della spina. | Test del rimorchiatore: tiro delicato per confermare la deformazione. |
7. Connessione di prova | Verificare la continuità, la mappa del filo e (se applicabile) stabilità POE/segnale. | Verificare la presenza di aperture/pantaloncini; Convalida l'impedenza per collegamenti ad alta velocità. | Certificatore cavo (ad es. Fluke) o tester di base per Pass/Fail. |
8. Installa nel dispositivo | Connettiti all'endpoint (telecamera, AP, ecc.) E conferma il funzionamento. | Assicurarsi in modo sicuro i blocchi delle spine; Nessuna disconnessione intermittente. | Test funzionale (ad es. Ping, feed video, controllo Poe power). |
